LPD2-10-35

PDF下载

描述

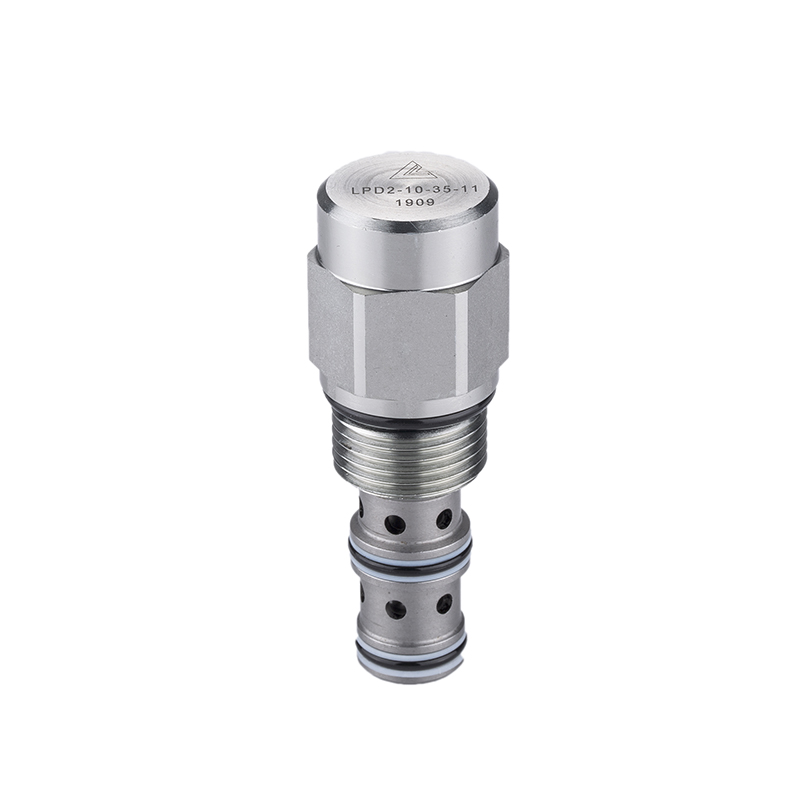

二位二通液控换向阀( 常开型) 内部泄油

液压原理图

联系我们

展开全部

收起全部

  • 技术特性

    工作:

    无液控时,此阀允许油液从 ② 向 ③ 流动。弹簧室内部接通油口 ③。当远端信号到达

    ① 时,阀芯移动,③ 流向 ② 双向闭合。

    注:③ 处的背压将以 1:1 的比率增加 ① 处所需移动阀芯的液控压力。


  • 技术曲线


  • 技术参数

    工作压力
    240Bar
    流量
    请查看《压力-流量曲线图》
    插孔
    10-3
    过滤
    参考《油液清洁度》
    内泄漏
    82cc/min.(毫升/分) max. at 240bar
    先导口压力要求
    阀芯完全换向(To Full Spool Shift):
    采用4.1bar弹簧(for 4.1bar spring): 4.7bar
    采用7.6bar弹簧(for 7.6bar spring): 8.6bar
    温度
    -40°F to +250°F(-40°C to +120°C)
    油液
    Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)
    阀块材料
    6061-T6铝,允许使用最大压力207bar 钢和球铁允许使用最大压力350bar
