技术特性
工作:
此阀为常闭压力限制阀,常用来保护液压元件,以防止其受瞬态压力的冲击。当压力
在进口( 油口① ) 达到阀的设定值,阀开始向油箱( 油口② ) 溢流,节流以限制压力上升。
此类阀调节平稳、噪声小,基本为零泄漏,抗油污能力强,防堵塞并且响应速度快。
-

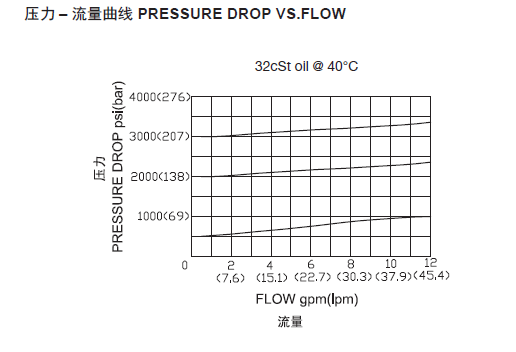

技术曲线
-
技术参数
350Bar请查看《压力-流量曲线图》SUN T-162A参考《油液清洁度》10 drops/min(滴/分)>80% of setting pressure(设定压力)

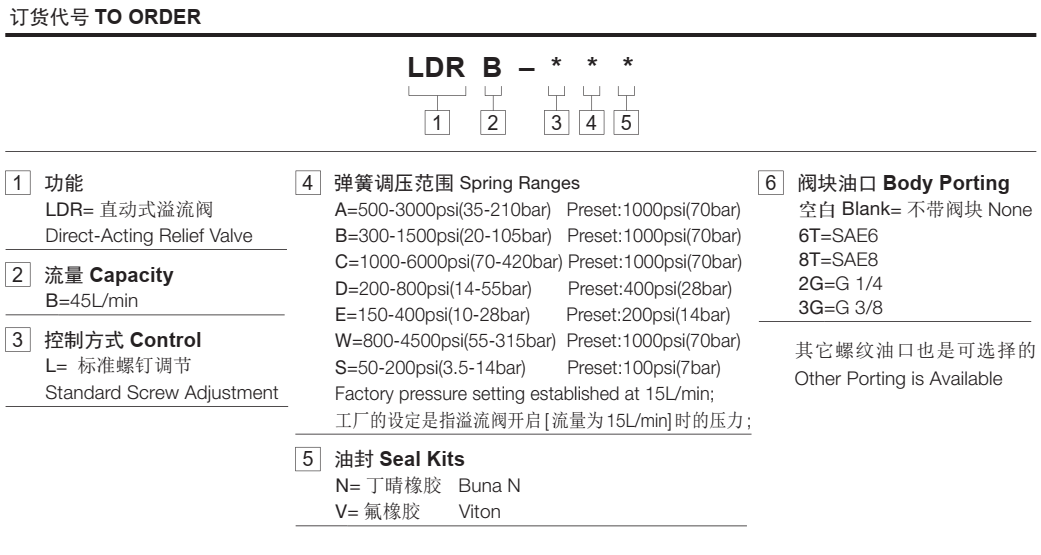

弹簧调压范围(Standard Spring Ranges):
A 35-210 bar; Preset(预设定):70bar
B 20-105 bar; Preset(预设定):70barA 35-210 bar; Preset(预设定):70bar
B 20-105 bar; Preset(预设定):70bar
C 70-420 bar; Preset(预设定):70bar
D 14- 55 bar; Preset(预设定):28bar
E 10- 28 bar; Preset(预设定):14bar
W 55-315 bar; Preset(预设定):70bar
S 3.5- 14 bar; Preset(预设定): 7bar-40°F to +250°F(-40°C to +120°C)Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)钢和球铁允许使用最大压力350bar -
文件下载
PDF文件 -
